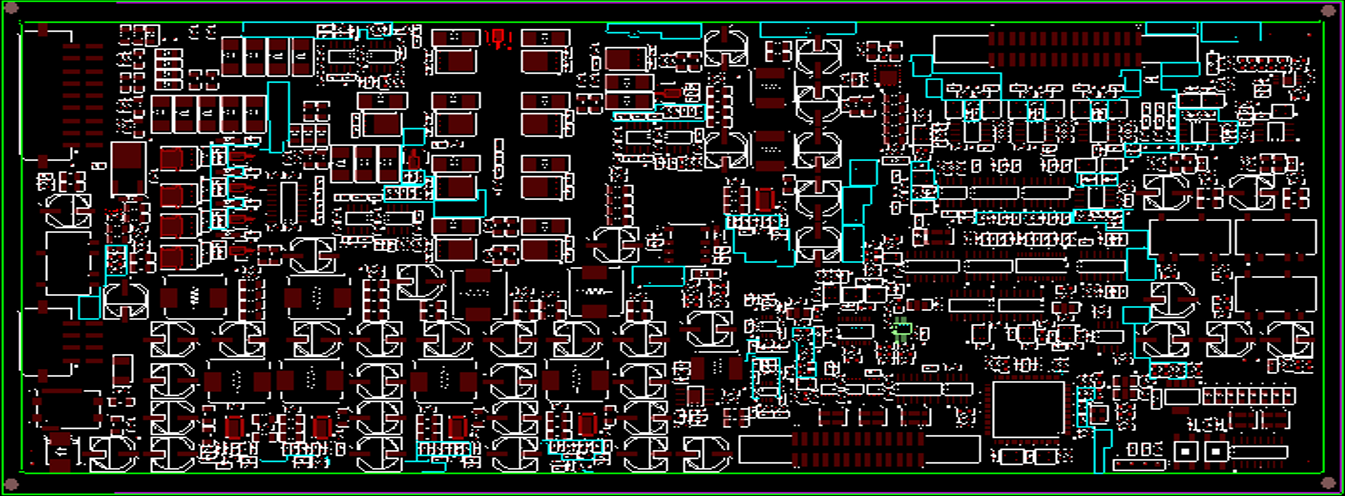

名称：      微电流信号采集卡

设计类型：微电流信号采集,ADC，DAC转换

设计规模：4000PIN

设计层数：6层

单板厚度：2.50mm

单板工艺：FR4-Htg 板材 沉金工艺

信号速率：微安级小电流信号

设计难点：1、需要合理布局、布线，控制采集端的走线宽度及参考平面电容，减小寄生电容C 和走线R 对微信号的影响

                 2、高压，小信号放大，继电器控制输出部分，EMC，静电防护等布局复杂

                 3、走线回流路径要求高

解决方案：1、布局时充分考虑信号类型，电路原理，合理分配布局，从而物理分开相关数字，模拟，高压等电路

                 2、增加安全距离满足安全规范要求，微信号采集处，严格控制电容C 与走线的R 使微信号得到很好的采集通路

                 3、回流层需做特殊处理，多点桥接，单点桥接等；放大器电路处理，通过PCB 设计进行良好的散热

设计周期：6个工作日

客户反馈：工程师技术专业、电路理论扎实，板卡在其他设计公司设计几次都没达到要求，此次设计一次通过调试

服务类型：PCB 设计+制版
