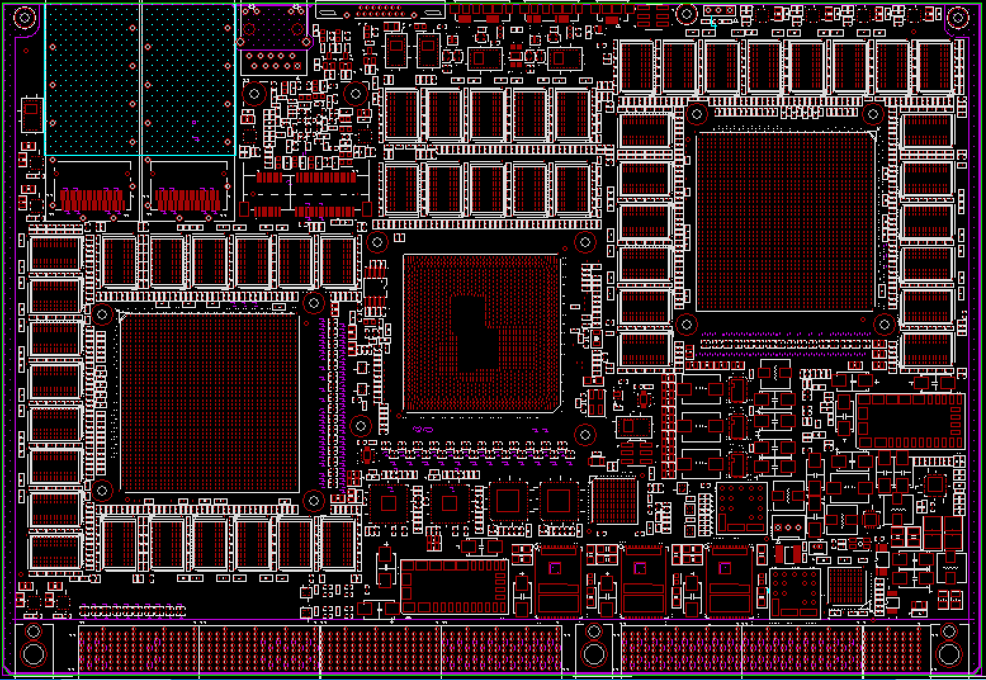

名称：       VPX 硬件加速卡

设计类型：VPX 6U

设计规模：26000PIN

设计层数：20层

单板厚度：2.34mm

单板工艺：松下M6板材、沉金、背钻

芯片方案：2颗Intel Stratix 10 ；Intel Xeon E5

信号速率：28Gbps Serdes、2400Mbps DDR4、8Gbps PCIE 3.0 、10.3125Gbps GTP x 16

接口类型：QSFP、VGA、UART、USB、ETH、PCIE3.0

设计难点：1、信号速率高，S10间通信为GTPX12，S10与XeonE5通信为两路PCIEX8，VPX上3路PCIEX8、两路GTPX16

                 2、高速差分600多对，8通道DDR4内存，90颗内存颗粒（含ECC）走线密度大

                 3、单板功耗高达250W

解决方案：1、通过以往的设计经验以及SI仿真方法：选取板材，确认叠层信息，克服了信号串扰，衰减等SI 相关问题

                 2、通过PI仿真及与客户沟通解决了IR drop、电流密度和热设计相关问题

                 3、选择了适当的层数，合理分配走线层数，解决PCB走线密度大等难度从而为客户节约成本

设计周期：25个工作日

客户反馈：工程师技术专业、经验丰富，经常发现原理图细节问题并及时反馈、沟通顺畅，板卡调试一次成功

服务类型：PCB 设计+制版
